蓄电池供电

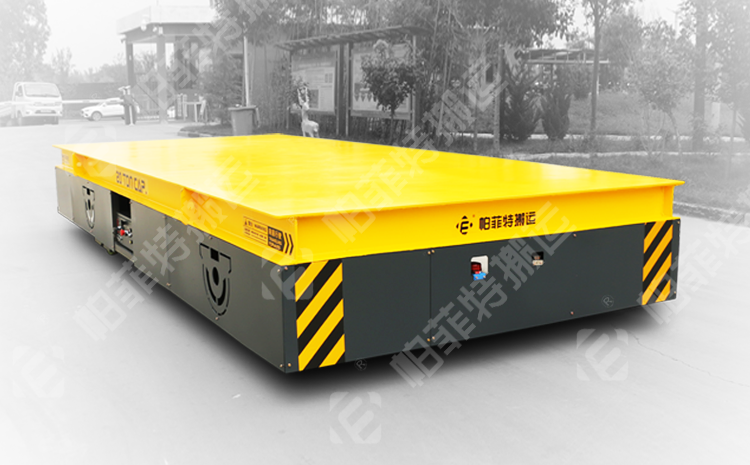

轨道平车由:车架、减速机、主动轮对、被动轮对、电动机(做防水防护)、 蓄电池组、失电制动器、车载控制箱(做防水防护)、自动充电机、随车操纵盒、 声光报警装置、电源供电系统等组成,以下为各个部门的核心要求。
1. 车架组成: 由纵梁和若干横梁及工作台面盖板整体焊接而成的框架结构,所有车体材料 的机械性能不低于 GB700 中 Q235-B 的性能,钢结构的制造、焊接、检验均按照相应标准进行,重要受力位置采取双面焊接工艺,并按规定进行外观检查和无损探伤,车体牢固可靠,工作台面设有可拆卸式检修孔,车架两侧各设有两个吊装鼻子供吊装和翻身用。车架纵梁和横梁采用同号槽钢组合形式,工作台面板采用优质碳素钢板(钢板厚度30mm)。车架强度按额定载重量的1.25 倍设计,保证装载受到一定的冲击载重后车架不会变形。
2. 电动平车减速器: 采用重型起重机标准生产的 FA 系列三合一减速机,该系列减速机具有结构紧凑,可靠性高,通用性好,安装维护方便。齿轮均经过渗碳、淬火、磨齿制成。 该系列减速机具有能耗低、振动小、噪音低等特点,效率高达 95%以上。
3. 主动轮对和被动轮对:车轮材料选用 ZG55,轮轴采用 45 号钢调质热处理。轴承优选耐用的标准件。
4. 电动机((做防水防护)):电机选用XQ系列直流牵引电机。该系列电机具有不易烧坏、启动力矩大、过载能力强的优点。
5. 蓄电池: 电动平车采用的蓄电池为大容量牵引蓄电池(建议选镇江市金快乐蓄电池公司生产),放电次数大于1000 次,保证电动平车的使用寿命。
6. 充电机:平车所配备的充电机为电脑智能型自动充电机(建议上海施能电器有限公司生产),在充电过程中无需专人看守,充满后自动停止工作。充电机采用恒流恒压充电+浮充充电+(均衡充电)方式,充电机体积小、重量轻。
7. 制动形式:选用失电制动方式,作停车、驻车制动,手工松开。
8. 随车操纵盒(若安装遥控器,有效距离为 80 米): 随车操纵盒由操纵盒和操纵电缆组成。操纵盒上设有前进、后退和紧急断电 按钮,操纵电缆长度约 2.5-3m,随车操纵盒在不使用时可存放在平车侧面的箱盒内,使用时取出操纵。
9. 车载控制箱(做防水防护): 车载控制箱安装在电动平车车架下侧面,起到保护作用。电器元件选用科技含量高,可靠性较好的接触器产品。控制系统设有过载保护和紧急断电控制元件。
10. 声光报警器: 为提醒平车运行时,其他工作人员注意避让,保证安全。每台平车车头两端分别装有新型的声光警示一体报警器。
11. 供电系统:供电型式为24V 大容量牵引蓄电池组供电。蓄电池的容量为 330AH,数量12 只。
12. 电动平车的喷涂要求和外观标识:电动平车所用钢材涂装前须经过表面除锈、防蚀等预处理。防锈底漆一道,面漆二道,颜色为红色,车身的两侧及两端为黑色与黄色斜条纹安全警示移动标识。
